Ток насыщения и ток, ограниченный нагревом, описывают разные режимы. Их нельзя подменять одним максимальным значением: для выбора нужна форма тока и температура платы.
VISHAY · каталог и поставка в России
Индуктивности и дроссели Vishay

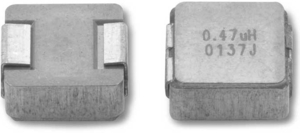

Силовые индуктивности IHLP и другие магнитные компоненты. Подбор по индуктивности, DCR, току нагрева, насыщению и габаритам.
Выбор технологии
Что важно в этом направлении
Потери и частота
DCR определяет часть потерь на постоянном токе. Для импульсного преобразователя также важны частотные потери, изменение индуктивности под нагрузкой и собственная резонансная частота.
Габариты и исполнение
Размеры корпуса и высота влияют на размещение в устройстве. Суффиксы внутри семейства IHLP могут относиться к разным сериям с разными электрическими характеристиками.
Серии каталога
Выберите обозначение
Параметры для запроса
Проверяем полное исполнение
| Индуктивность | Номинал, допуск и допустимое изменение под током. |
|---|---|
| Ток | Пиковое и действующее значения, критерий насыщения и допустимый нагрев. |
| Сопротивление | DCR и его допустимое значение для расчёта потерь. |
| Монтаж | Размер корпуса, высота, площадки и температурные ограничения. |
Первичный источник: раздел производителя Vishay ↗.
Уточнения перед заказом
Вопросы по подбору
Ток насыщения равен рабочему току дросселя?
Нет. Это характеристика, определённая по принятому производителем критерию изменения индуктивности. Допустимый режим дополнительно зависит от нагрева и формы тока.
Достаточно совпадения типоразмера IHLP?
Нужно сравнить серию целиком, включая суффикс, индуктивность, DCR, токовые и частотные характеристики.
Какие данные приложить к подбору?
Исходный артикул, частоту преобразования, токи, индуктивность, температуру и ограничение по высоте корпуса.
